Renovaties. Al mijn lopende en afgesloten projecten.

Hieronder volgt een opsomming van mijn lopende en afgesloten projecten

Kast: Williams F14 tomcat

Status: afgerond

Commerciële status: verkocht

Link: http://www.flipperforum.be/viewtopic.php?f=12&t=1387

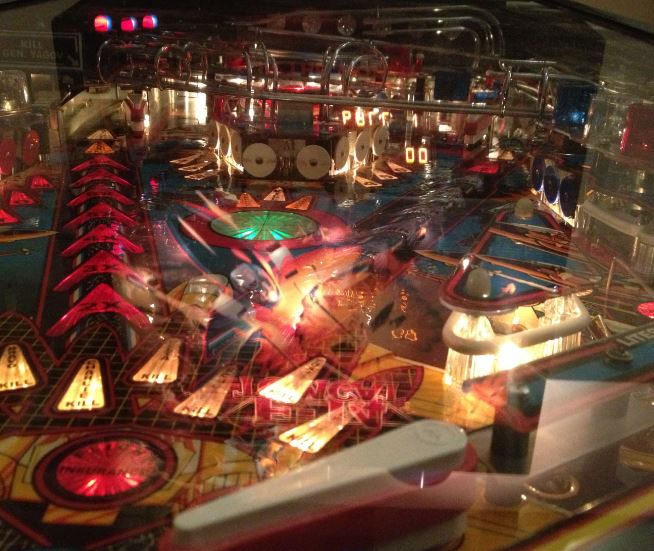

Restauratie F14-Tomcat

Restauratie F14-Tomcat

Kast: Back To The Future (BTTF)

Status: afgerond

Commerciële status: niet te koop, blijft in eigen collectie

Link: http://www.flipperforum.be/viewtopic.php?f=12&t=3478

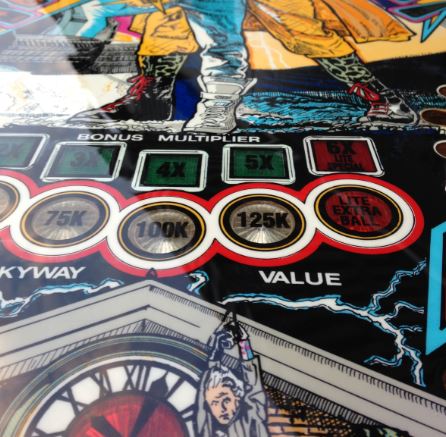

BTTF

Kast: Funhouse

Status: bijna klaar, enkel nog de kopkast opknappen.

Commerciële status: blijf in mijn collectie

Commentaar: een van mijn mooiste kasten tot nu toe. Speelveld volledig geclearcoat, voorzien van leds etc etc. Must see!

Link: http://www.flipperforum.be/viewtopic.php?f=12&t=5288

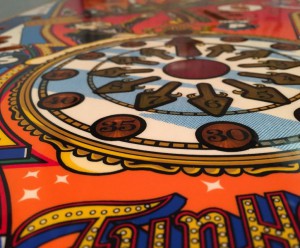

Funhouse

Kast: Outrun

Status: net aan begonnen, dit zal een lange termijn project worden omdat er nog een aantal projecten in de wacht staan.

Commerciële status: Doe me een goed voorstel en wellicht mag hij weg, maar vooralsnog moet je met een heel goed voorstel komen.

Link: http://www.flipperforum.be/viewtopic.php?f=38&t=6452

ORR003

Kast: Fire!

Status: pas opgehaald, beetje lange termijn project denk ik.

Commerciële status: doe me maar een goed voorstel. Ik heb een nieuwe plasticsset moeten kopen dus dat moet terugkomen in het voorstel.

Link: http://www.flipperforum.be/viewtopic.php?f=12&t=7569

Geen foto op dit ogenblik helaas.

Reparatie blog deel 4: Harrie’s arcade monitor.

Klant: ikzelf

Kast: Neo Geo arcadekast met 25″ CRT monitor

Klacht: geen beeld

Een jaar ofzo geleden overleed mijn monitor, bij het aanzetten van de kast bleef het beeld zwart. Gelukkig ben ik voorzien van een zeer goed gehoor (ik hoor zeer zacht geluid op hoge frequenties) en daardoor kon ik waarnemen dat de monitor gewoon geen hoge spanning meer krijgt.

Nu zal opa even een verhaaltje uit de oude doos vertellen. Een oude beeldbuis werkt op basis van een electronenkanon. In de buis is een vacuum en worden elektronen vanuit 3 kannonnen “geschoten” richting beeldbuis. Nu klinkt dit nogal middeleeuws, maar de elektronen worden door middel van spanning losgeweekt vanaf een spiraal (ik geloof dat deze van het metaal broom gemaakt is of zo). Aan de beeldbuis kant (het zichtbare vlak) staat een hele hoge spanning die deze electronen aantrekt. Deze spanning is rond de 22.000 Volt. Een hoogspanningstrafo, ofwel een lijntrafo, ofwel een flyback zorgt voor deze spanning.

En waarom vertelt opa dit verhaaltje? Nou, ik vermoed dat deze flyback defect is. Als alles netjes functioneert dan hoor je een hoogfrequente toon, deze was weg bij mijn monitor. Nu heb ik alle electronica die relevant zijn voor deze schakeling om de flyback al vervangen, de hoogspanningstransistor was in ieder geval defect. Nu heb ik gisteren de flyback maar eens even losgesoldeerd en ik kwam het volgende tegen:

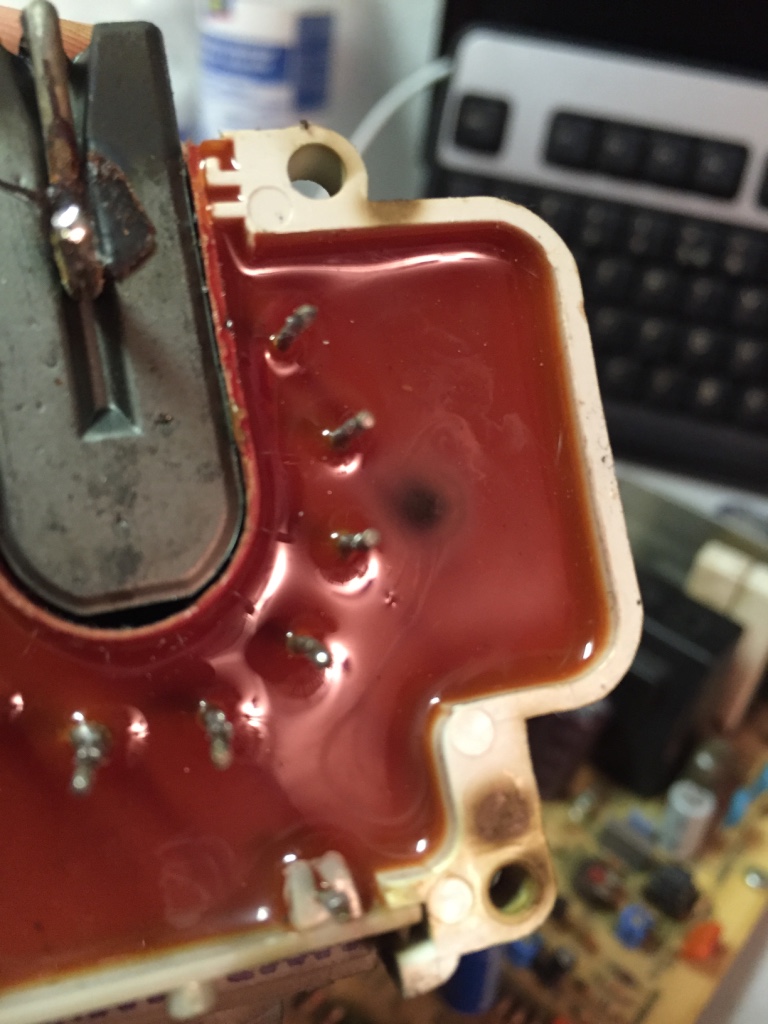

Flyback3

Een brandplek tussen pinnen 2 en 3. Zou het zo zijn dat dit het probleem veroorzaakt?? Gisteren geen tijd meer gehad om de nieuwe er in te solderen helaas, dus dat bewaar ik voor een volgende keer.

To be continued….

Reparatie blog deel 3: Angelo’s Beat the clock.

Klant: Angelo

Kast: Beat the clock.

Klacht: Kast geeft geen ballen, lijkt niet te werken.

Angelo belde me met de klacht dat de kast niet leek te werken. Bij aankomst bleek dat het CPU bord gelukkig netjes opstartte, maar de coiltest gaf aan dat spoelen 1 t/m 10 niet werkten, alleen het flipperrelais op het CPU bord en de knocker werkten zoals het hoorde. Even snel meten met mijn logic probe en de aansturing naar de transistoren was aanwezig. Conclusie: CPU ok, EPROM’s ok, 74154 ok. Het probleem zit dus wat generieker, maar omdat en de knocker en het flipperrelais wel werkten maakte ik me eigenlijk geen zorgen over de voedingen etc. Dan maar de kabel volgen van onder het speelveld naar de kopkast, uiteindelijk bleek de zekering te missen onder het speelveld. Hier een nieuwe zekering geplaatst en alles werkt weer.

Verder werkte de linker flipper niet meer. Dit werd veroorzaakt door een losgeschoten draad van de EOS. Was het maar altijd zo simpel.

Reparatie blog deel 2: Ed’s Hardbody

Klant: Ed.

Kast: Bally Hardbody / 1987.

Klacht: kast start niet meer op.

Acties: ik kreeg van Ed een bally MPU bordje met de klacht dat de kast ineens stopte met werken. Eigenlijk is het bord van bally veel simpeler van opzet dan een system-11 bord dus lastig zal dit niet zijn. Het eerste wat ik altijd doe is het controleren van de eproms. Ed vertelde me dat een van de stickers van de eproms los hing en dat hij deze voor aflevering van het bord aan mijn adres had vastgeplakt met plakband.

Even een stukje theorie: een eprom is een Erasable Programmable Read Only Memory. Dus: een stukje geheugen dat je kunt programmeren en weer leeg maken. In de huidige tijd is dit een ondenkbaar stuk historische rommel, maar toen was het een stuk state of the art stuk electronica. Een eprom is voorzien van een glaasje en door dit glaasje kun je door middel van UV licht de inhoud van de eprom weer leeg maken. Hiervoor zijn speciale erasers te krijgen met een UV lamp en een timer. Nu zit in elk licht (dus ook in de lamp in de backbox) een klein deel UV licht. Heel heel heel zwak, maar als je een flipper jaren gebruikt is deze zeer kleine hoeveelheid op de lange termijn voldoende zijn om een paar bits om te laten vallen. Een een omgevallen bit kan er voor zorgen dat een programma vastloopt, en dus kan een flipper niet meer opstarten.

Dus: roms gedownload van ipdb, eprom 1 erin en vergelijken maar. Eprom 1 is diegene waarvan het glaasje niet was afgeplakt. Eprom OK. Hmmmpf.

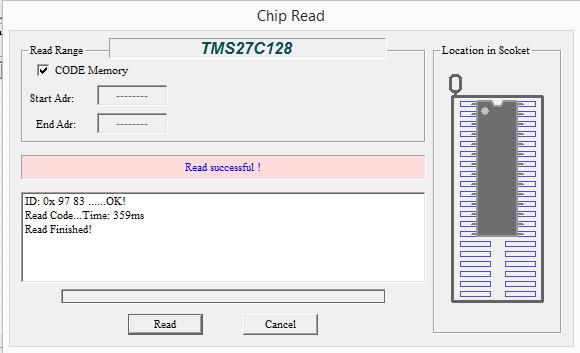

edshb1

Eprom 2 erin, volgende melding:

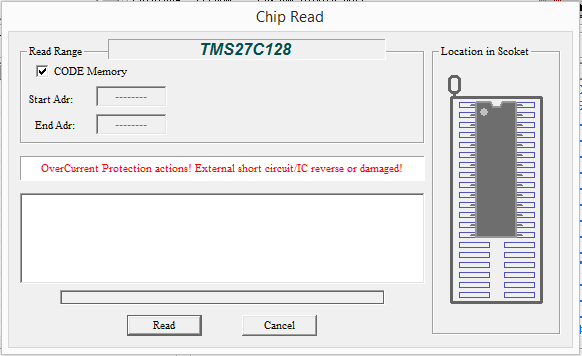

edshb2

Defecte eprom dus. Nieuw setje gebrand en Ed kan weer vooruit. Nu heb ik de oude eprom proberen te wissen (de eerste dus) maar dit ging ook niet helemaal lekker. Waar normaal alle waardes van de bits op “1” staan na het wissen ging dit mis. Normaal zie je FF FF FF FF etc staan als je de inhoud van een lege eprom inleest. Nu was dit DF DF DF DF etc. Maar goed, simpel probleem, simpele oplossing. Daar houd ik van. NEXT!!!

Reparatie blog deel 1: Ed’s MPU bord

Okee dan. Mijn eerste klant, en meteen een met een lastig probleem met zijn Taxi (system 11)

Ed kwam binnen via het flipperforum, met een vraag over een niet meer werkend bordje. 5 volt led en diagnostics led waren zo dood als een pier. Blanking led brandde wel (WTF). Uiteindelijk bleken de leds gewoon defect te zijn en startte het bordje gewoon op. De leds branden ook weer gelukkig. Echter begonnen toen pas de problemen. Het bord startte mooi op, alleen een probleem met het RAM. (Diagnostics led knipperde eenmaal). Dit was een kleine reparatie, alleen de transistor Q40is vervangen en hier had ik inmiddels al wat ervaring mee. Aangesloten in mijn Whirlwind, display gaf alleen maar garbage, speelveld lampjes dood, spoelen dood, flashers door. Even overleg met Ed waarna hij me zijn display ook nog maar even bracht omdat deze ook niets meer deed. De display was op zich ook zo dood als een pier. Hier was het probleem dat de blanking volledig om zeep was, na vervanging van alle 4 de mc4001 chips U1, U2, U5 en U6 op de print van het display bord (nor gates geloof ik) was dit issue opgelost en begon het me te dagen. Op de display was een draad gesoldeerd die een defecte printbaan overbrugde van diezelfde blanking. Deze draad was losgeschoten zei Ed en nu vermoed ik dat deze tegen de 100V is aangekomen op een of andere manier. En ja hoor, alle, maar dan ook echt ALLE ic’s op het CPU bord die door die blanking worden aangestuurd zijn defect. Dus alle 7408’s vervangen (gebruik hier dus ook nooit de 74LS08 voor want die kunnen de stroom niet aan die nodig is om de transistoren aan te sturen).

Bordje weer aangesloten, alle lampjes en spoelen en flashers kwamen weer tot leven. Echter gaf het display nog steeds chaos. Nu heb ik vanuit China een mooie logic analyzer laten komen voor het enorme bedrag van 32 euro en hiermee was het probleem goed zichtbaar. (Zie screenshots). De 74154 was dus ook nog defect, en die stuurt dan weer die zojuist vervangen mc4001’s aan. Nadat ik die 74154 vervangen had was het cpu bord weer helemaal goed.

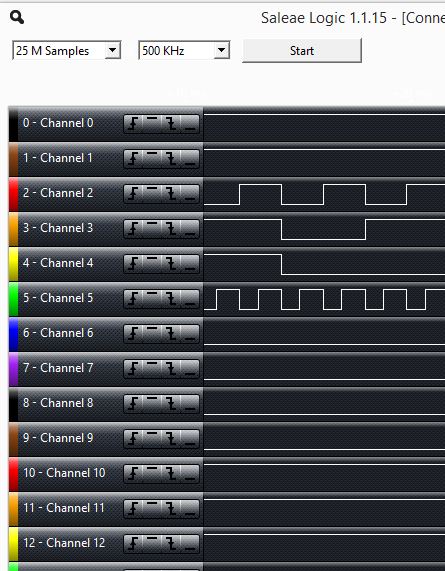

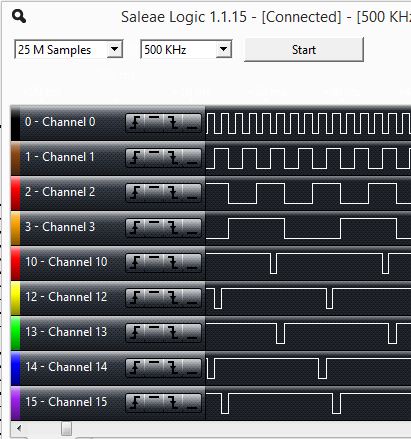

U44 defect, inputs zijn ok (channels 2,3,4,5)

U44 defect, inputs zijn ok (channels 2,3,4,5)

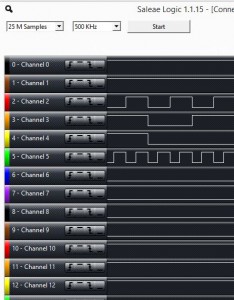

U44 weer ok, inputs ok, outputs ok.

U44 weer ok, inputs ok, outputs ok.

Edit: voor de mensen die niet weten wat blanking is bij deze een stukje theorie. Als je een flipperkast aanzet zorgt de processor ervoor dat er een programma vanaf eprom wordt ingelezen en deze doet eerst een aantal checks. ROM ok, RAM ok, PIA’s ok? Dan pas start de kast op. Dan pas gaat de diagnostics led knipperen en de blanking LED aan. Dit is gedaan om de display, lampmatrix, spoelen en flashers te beveiligen tegen problemen. De blanking wordt pas actief als het “programma” is “opgestart”. Daarna kunnen de genoemde items pas iets gaan doen. Zie het als een soort hoofdschakelaar.
