Restauratie Fire! Aflevering: Mylar removal.

Zoals jullie van mij gewend zijn leg ik in mijn postings de dingen uit die ik heb gedaan. Dan weet je ook waarom ik sommige keuzes maak. Vandaag ga ik het even hebben over het verwijderen van Mylar.

Mylar is een plastic bescherming die over speelvelden heen gelegd werd om die delen waar de bal vaak komt te beschermen. Als je dat niet doet zal het artwork -en dat is in feite niet meer dan verf op een houten plank- slijten en een lege plek achter laten na verloop van tijd. Tegenwoordig worden de speelvelden geclearcoat (een laag 2-componentenvernis die ook in de auto industrie wordt gebruikt). Vroeger plakte men een vel mylar en dit werkt verdomd goed moet ik je zeggen. Het nadeel van mylar is dat het een heel klein beetje krimpt na verloop van tijd waardoor er veel vuil gaat zitten bij de randen. Er blijven namelijk lijmresten achter en daar bouwt dan weer vuil op. Een ander nadeel (en dat vind ik persoonlijk een groter nadeel) is dat bij de inserts de mylar loskomt. Je krijgt dan luchtbellen tussen het mylar en de insert en dit zorgt er vaak voor dat de bal een heel andere richting krijgt dan je zou verwachten. Verder is het gewoon lelijk. En dan een laatste nadeel: als je een speelveld gaat opknappen wil je je werk beschermen met een laag clearcoat. Over een laag mylar kun je niet clearcoaten, dus als je een speelveld hebt met mylar én je moet airbrushen op de plekken die geen mylar hebben ontkom je er niet aan om de mylar te verwijderen.

Je voelt het al aan: ik moest het mylar verwijderen. En daarvoor zijn 2 methodes. De eerste methode is met een föhn, je verwarmt de mylar laag en trekt hem voorzichtig los. Het grote nadeel is dat dit het meeste effect heeft op de insert bedrukking, deze laat ook los namelijk. Wat mij betreft is de föhn methode niet meer van toepassing. De tweede methode is de freeze spray methode. Je koopt een aantal bussen Freeze 75 400ml (18 euro per stuk, je hebt ongeveer 2,5 bus nodig voor een speelveld) en je pakt een hoekje. Die maak je koud met freeze en tilt dat stukje los. Wel even koud laten worden. Zodra je een hoekje hebt kun je iets grotere stukken pakken waarvan je de bovenzijde goed koud maakt. Daarna til je het hoekje op en begin je van onder ook nog te sprayen. Een heel klein beetje kracht uitoefenen en het mylar komt zo los. Zie ook het volgende filmpje van iemand die zijn Twilight Zone van deze methode voorziet: Youtube link

Nu blijkt dat Fire! een regelrechte ramp is qua verwijdering van de mylar laag. En ik heb me bang laten maken door een thread op de site van Pinside.

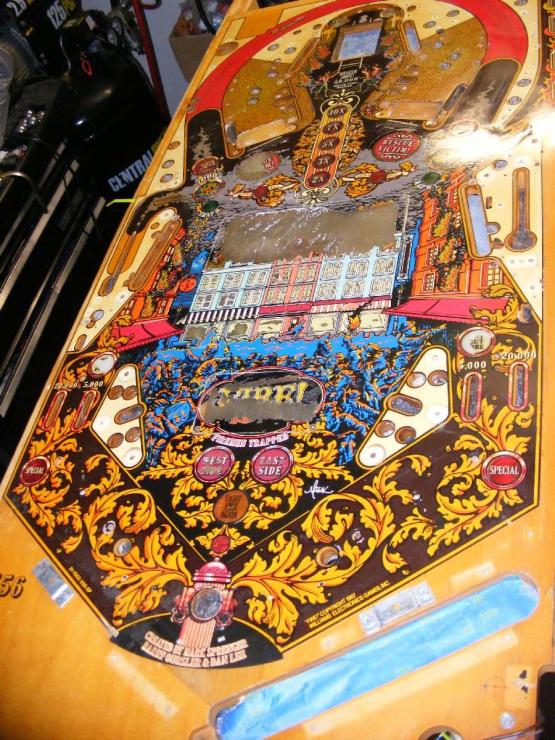

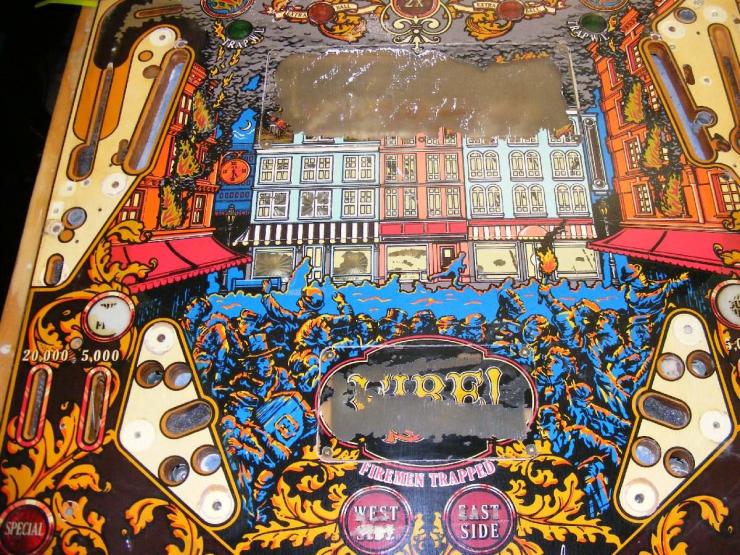

Fire heeft namelijk heel grote inserts en op inserts blijft de bedrukking wat lastiger zitten bij het verwijderen van de mylar laag. De volgende 2 foto’s laten zijn wat er kan gebeuren:

firexxx1 firexxx2



En dan kun je je speelveld wel weggooien, althans, ik wel. Deze persoon heeft het toch nog kunnen opknappen, maar die skills heb ik helaas niet. Nog niet! Maar goed, ik had me toch bang laten maken, maar het niet verwijderen van het mylar was geen enkele optie. Het speelveld is teveel gehavend om er niets mee te doen, er zitten te veel luchtbellen onder het mylar en het is ook erg vaal geworden. Eraf ermee! Mijn eigenwijsheid zit me vaak in de weg, en het feit dat ik een nieuw speelveld kon aanschaffen vanaf 2 verschillende leveranciers speelt ook mee. Maar ik heb geluk gehad, heel veel geluk. Er is marginaal bedrukking weggetrokken en dat is allemaal te airbrushen. Dus: speelveld prepareren en dan volgende week voor de eerste maal naar de spuiter. Dan kan het leuke werk beginnen, de airbrush ligt al te wachten.

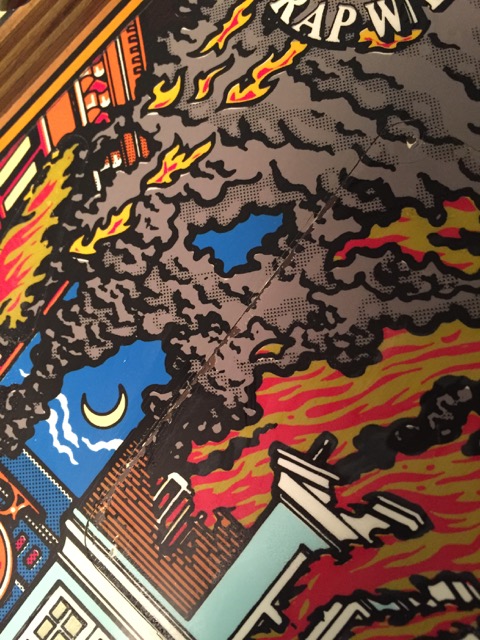

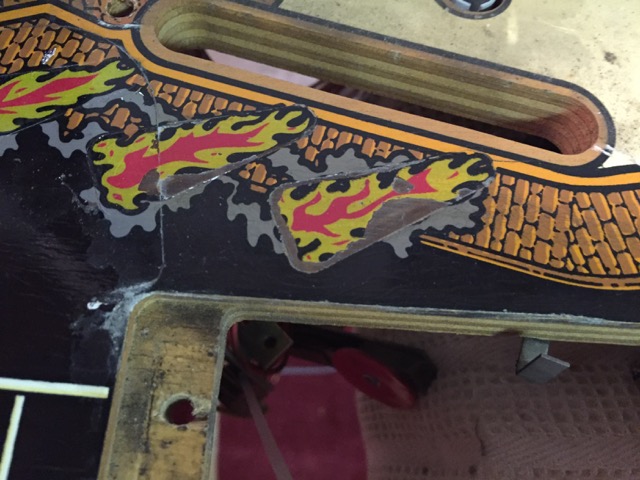

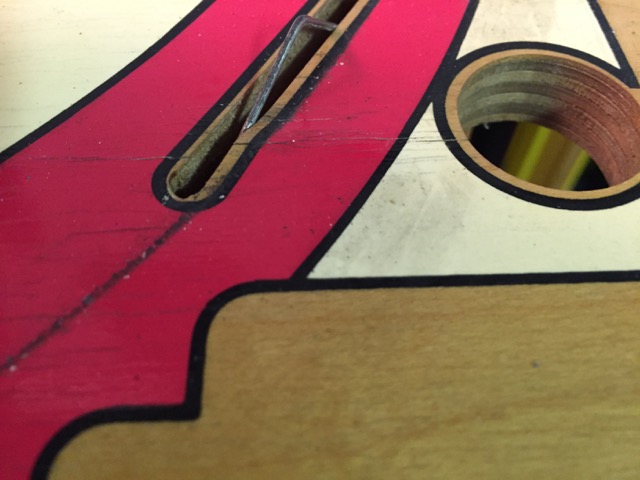

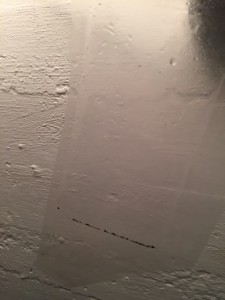

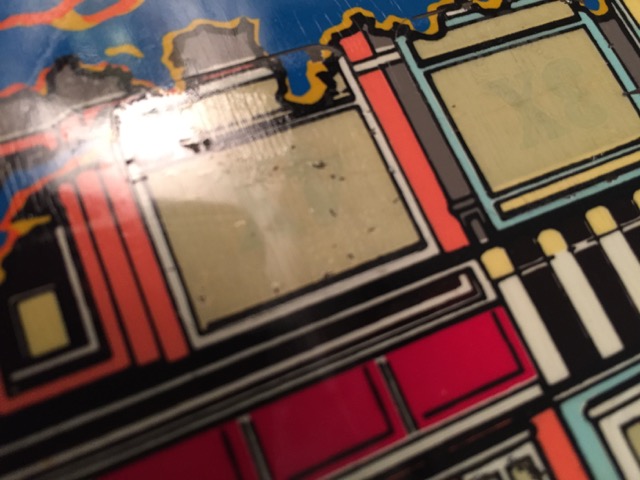

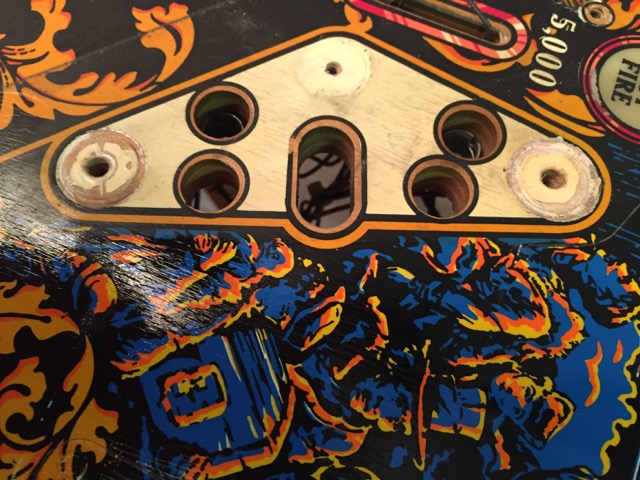

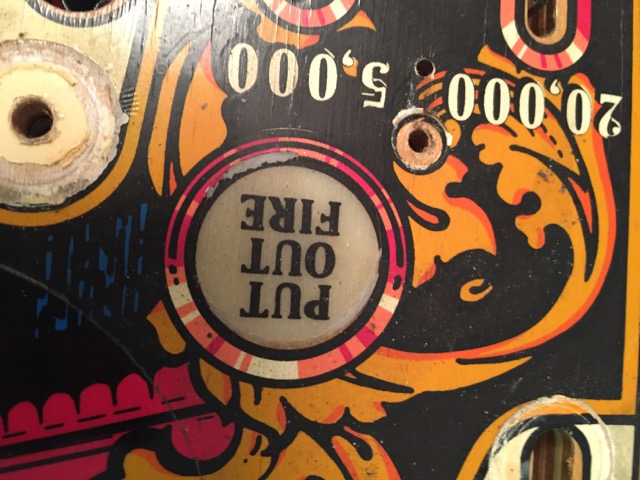

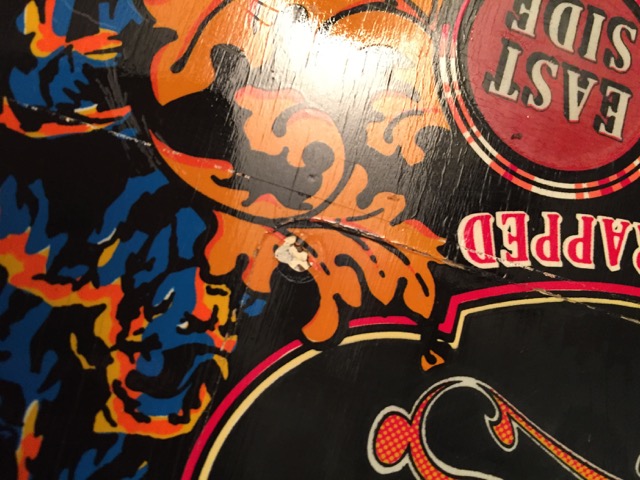

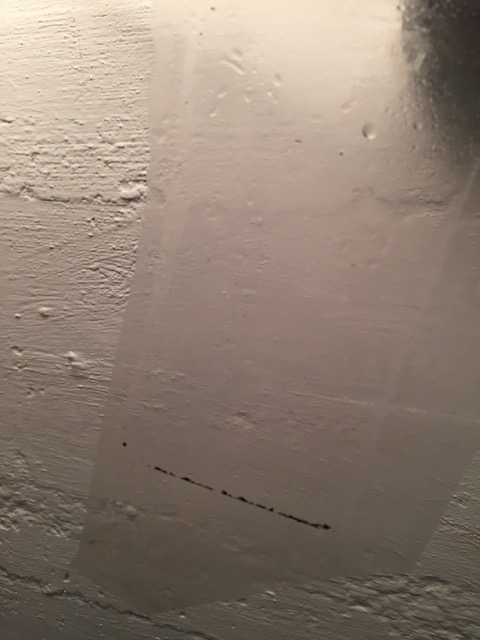

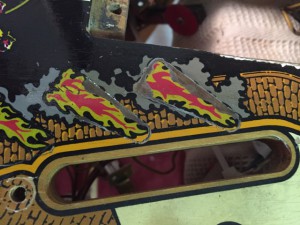

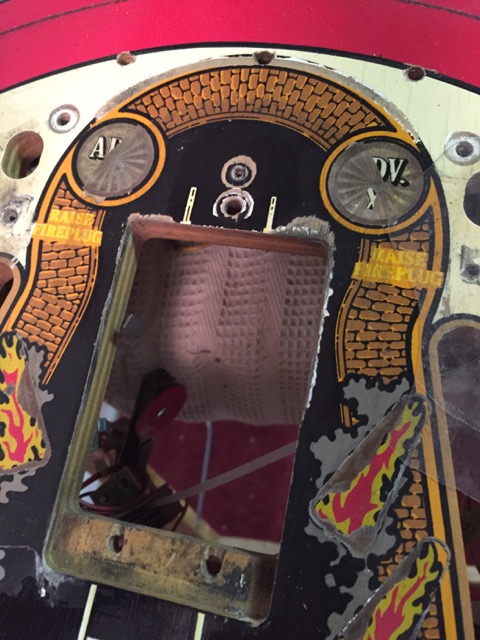

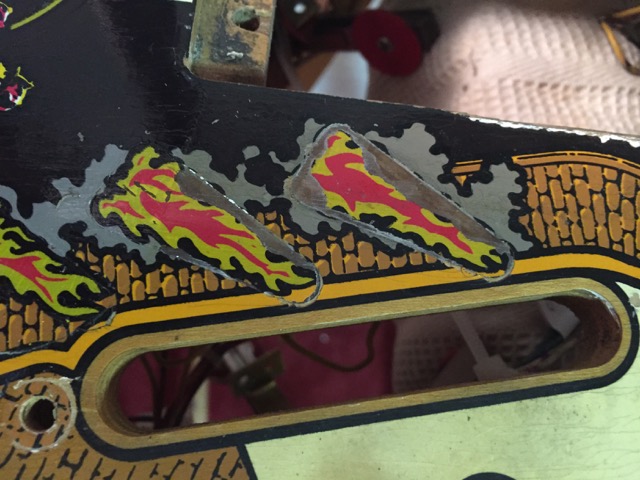

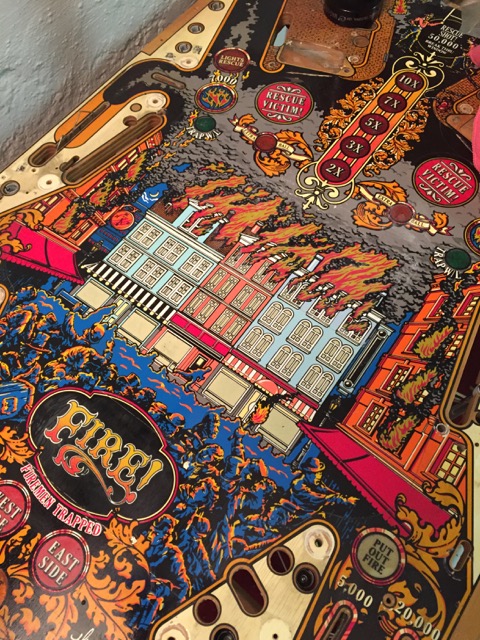

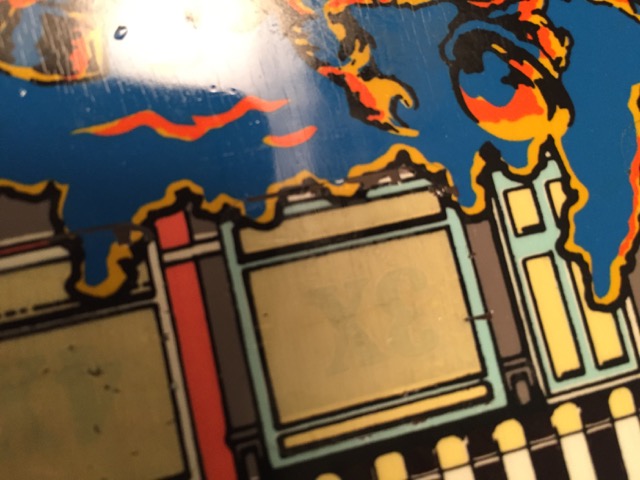

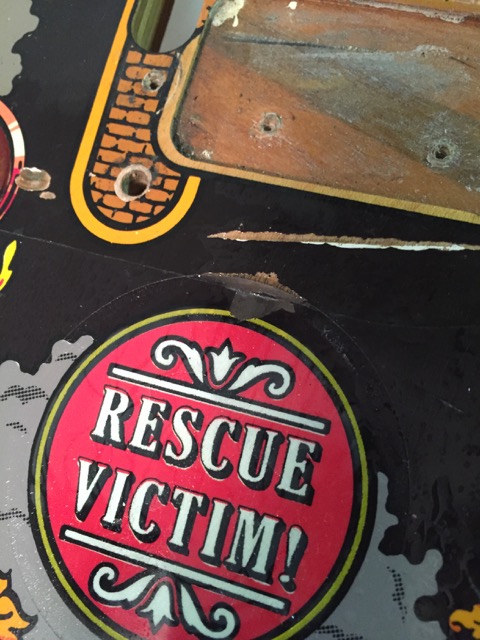

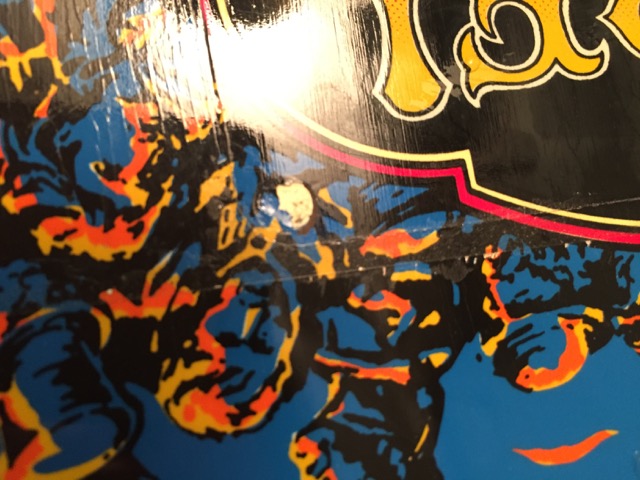

Foto’s van het resultaat:

FIRE031 FIRE032FIRE033 FIRE034 FIRE035 FIRE036 FIRE037 FIRE038 FIRE039 FIRE040 FIRE041 FIRE042 FIRE043 FIRE044



Reparatieblog deel 6: Etienne’s Jackbot

Klant: Etienne

Kast: Jackbot

Klacht: rechter flipper flipt 2 maal en valt dan terug.

Ok, allereerst: ik kom weinig zo’n mooie kast tegen. Elke kast heeft wel wat plekken op het speelveld of kabinet, maar deze zag er zo mooi uit! Maar goed, daar kwam ik niet voor. De klacht was dat de rechterflipper twee maal omhoog kwam maar daarna weer terugviel. De linker flipper werkte prima.

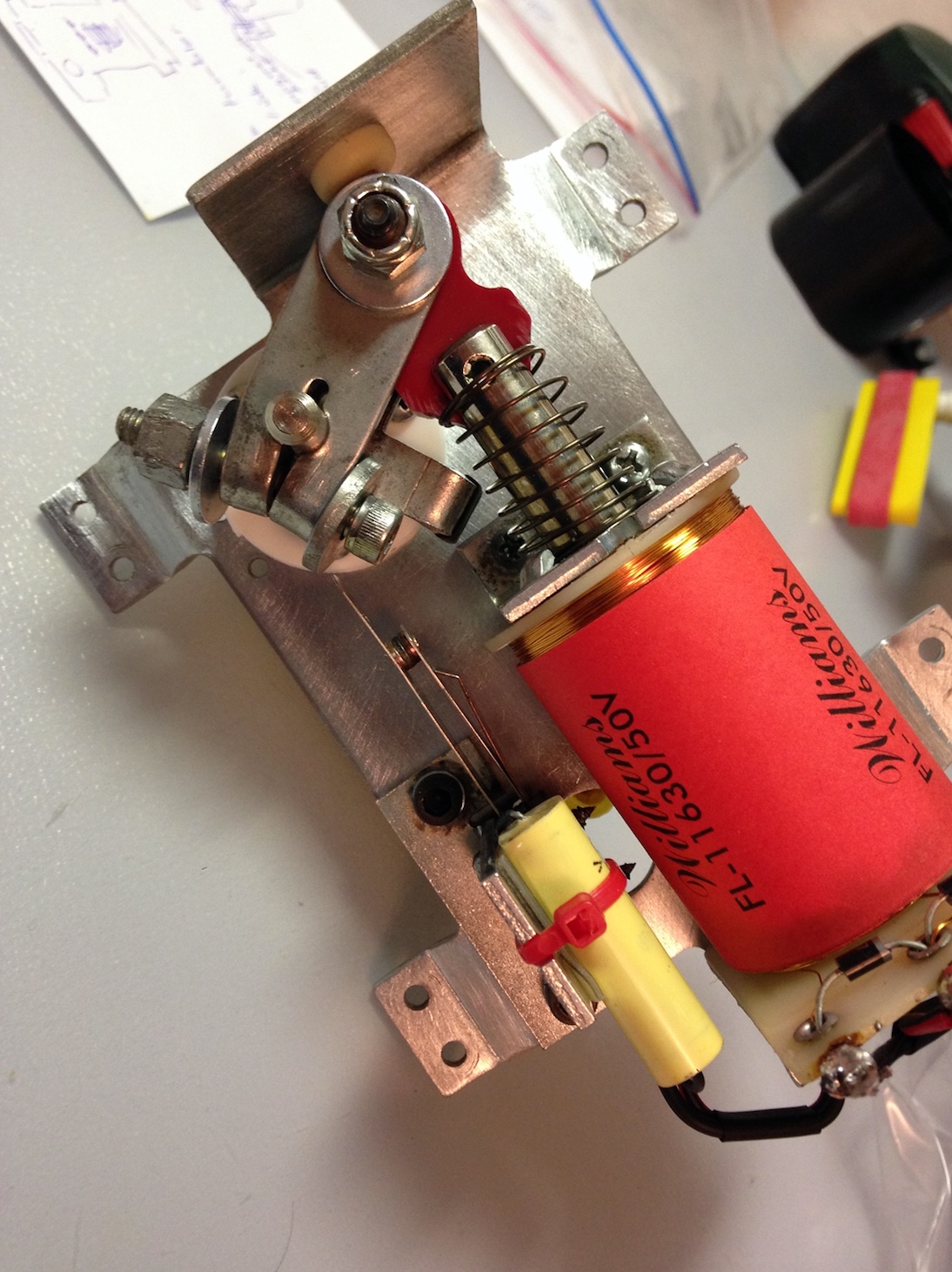

Even een stukje theorie: Een flipper heeft 2 spoelen: 1 sterke waar veel stroom doorheen loopt, en een zwakke die de flipper omhoog houdt als je de knop ingedrukt blijft houden. Om een bal weg te schieten heb je veel kracht nodig, vandaar die sterke spoel. Als je echter deze hoofdspoel blijft voorzien van stroom zal deze binnen de kortste keren verbranden. Vandaar dat er een hold-spoel bij zit. In een oudere flipperkast dan deze jackbot zit een EOS (End Of Stroke) switch dat een maakcontact is. Op het moment dat je op de flipperknop drukt loopt de stroom door deze EOS en wordt de maincoil (hoofdspoel) bekrachtigd. Op het ogenblik dat de flipper omhoog staat is deze EOS geopend en loopt de stroom door de hold-coil en niet meer door de maincoil. Er loopt dus veel stroom door deze EOS en dat zorgt dan weer voor slijtage en inbranden. Je ziet ook vaak dat zo’n EOS wit uitgeslagen is door vonkvorming. Dit wordt voor een groot deel tegen gegaan door een ontkoppel condensator (die gele dingen). FHFLIPPER

Echter bij een moderne kast is deze EOS aangesloten op een fliptronic board waardoor de maincoil en holdcoil electronisch worden aangestuurd en de EOS ontlast wordt. Er zijn legio voordelen bij deze aanpak: geen ingebrande EOS meer, meer controle over je flippers, alle zaken zijn te testen en te besturen via het test menu. Over dat laatste zometeen meer.

Okee, terug naar de Jackbot van Etienne. Ik moet eerlijk zeggen dat ik een storing aan een flipper met een fliptronic bordje nog niet gezien had, dus na wat standaard tests en wat gefriemel aan de flatcables heb ik de pijp tijdelijk aan Maarten gegeven en ben ik de schema’s thuis gaan bestuderen. Gelukkig woont Etienne om de hoek. Mijn eerste gok was een defecte EOS en die heb ik normaliter op voorraad. Dus, afspraak, EOS op zak en weer meten. Helaas, EOS werkt prima, so far for the quick fix. Next verdachte: fliptronic board. Dat eruit gehaald en even snel alle transistoren doorgemeten. Ook goed. Damn.

Next stop: (en ik wist echt niet dat deze optie er was) testmenu, en al scrollend door het testmenu kon ik de EOS-en testen en die werkten beide. Verder kan ik beide spoelen van elke flipper testen, en ja hoor, hold-coil van de rechter flipper werkt niet. Zou het dan toch de spoel zijn? Even meten met mijn mulitmeter en de spoel was inderdaad defect. Vervangen door een nieuwe spoel et voila.

Mooi, next please!
